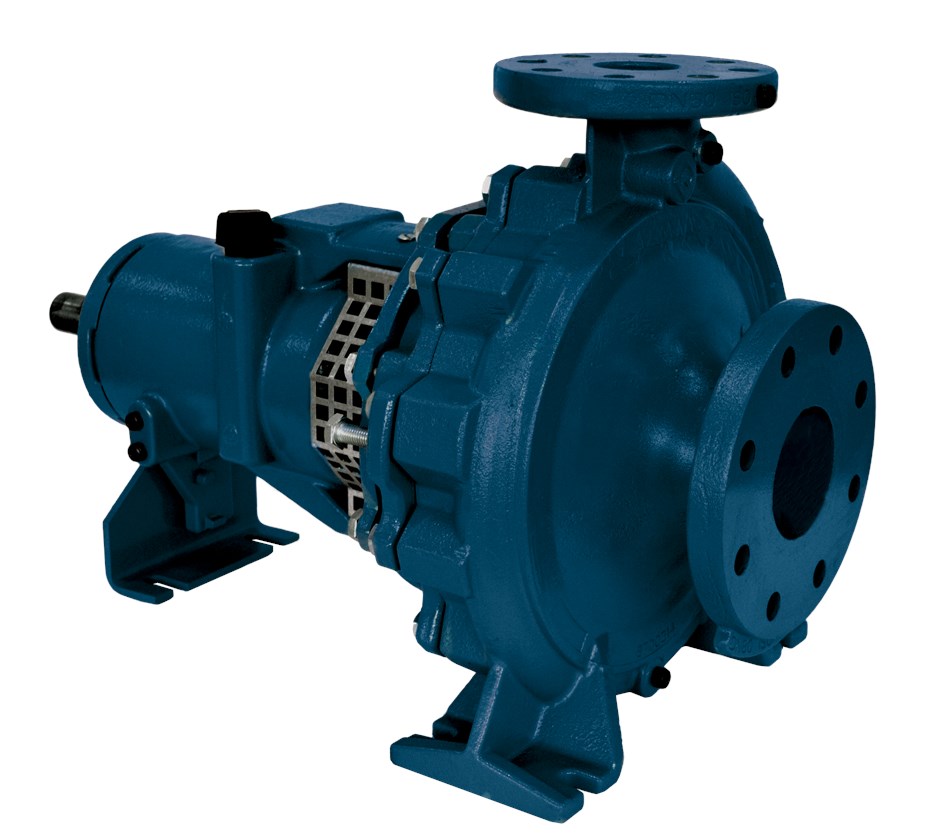

Punta de Eje Libre
Punta de Eje Libre
Electrobombas centrífugas normalizadas según norma ANSI.
Esta robusta serie se ofrece en dos velocidades de rotación nominal (50 Hz): N = 2900 1/min y N4 = 1450 1/min.
-
Aplicaciones
- Abastecimiento de agua en edificios, industrias y el agro
- Circulación de agua caliente para calefacción
- Circulación de agua para torres de enfriamiento
- Transvase de líquidos en agricultura, horticultura e industria
- Sistemas de riego, canales y cuencas
- Equipos contra-incendio
Especificaciones
- Caudal: de hasta 380 m3/h
- Altura de elevación: de hasta 98 metros
- Se ofrecen con un diseño robusto para severas condiciones de trabajo
- Bombas para agua limpia sin sólidos en suspensión
- Voluta bridada, según la norma ANSI B16.1
- Voluta, impulsor, tapa de la voluta y cojinete de hierro fundido GG-25
- Anillos de desgaste y tapa de soporte de cojinete de hierro fundido GG-15
- Sello mecánico constituido de acero inox. AISI-304, EPDM, Carbón y Cerámica
- Sistema Back pull-out para la extracción de la carcasa del resto del cuerpo de la bomba
- Casquillo protector del sello mecánico de acero inoxidable AISI-304
- Temperatura máxima de funcionamiento 125 °C
-
RENDIMIENTO HIDRÁULICO - 2 POLOS (2950RPM)
MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 ALTURA EN METROS 050-032-160 4 2" 1 1/4" 8 130 2 24 24 23 23 22 21 21 20 19 17 16 14 13 - - - - - - - - - - 050-032-160 4 8 137 2 27 - 26 26 25 24 23 22 21 20 19 17 16 14 - - - - - - - - - 050-032-160 5,5 8 150 2 34 34 34 34 33 33 32 31 30 30 28 27 26 24 - - - - - - - - - 050-032-160 7,5 8 163 2 40 - 40 40 40 39 38 38 37 36 35 34 32 31 29 - - - - - - - - 050-032-200 7,5 8 171 2 39 - - 40 40 39 38 36 35 33 31 - - - - - - - - - - - - 050-032-200 10 8 187 2 47 - - - 48 47 46 45 43 41 39 37 - - - - - - - - - - - 050-032-200 10 8 195 2 49 - - 54 53 53 52 50 49 47 45 43 40 37 33 - - - - - - - - 050-032-200 12,5 8 211 2 58 - - - 63 62 61 60 59 57 55 53 50 47 44 41 - - - - - - - MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 7 11 15 19 23 27 31 35 39 43 47 51 55 59 63 67 71 75 79 83 87 91 ALTURA EN METROS 065-040-160 5 2 1/2" 1 1/2" 8 125 2 23 - - - 20 19 18 17 16 14 13 11 9 7 5 - - - - - - - - 065-040-160 6 8 138 2 27 - - - 25 24 23 22 21 19 18 16 14 12 10 8 - - - - - - - 065-040-160 10 8 150 2 32 - - - 30 29 28 27 25 24 22 21 19 17 15 13 10 8 - - - - - 065-040-160 12,5 8 159 2 36 - - - 36 35 35 33 32 31 29 27 25 22 20 17 14 - - - - - - 065-040-160 15 8 174 2 43 - - - 43 43 42 41 40 38 37 35 33 30 28 25 22 19 15 - - - - 065-040-200 12,5 8 166 2 37 - - 41 41 40 39 37 34 31 28 24 - - - - - - - - - - - 065-040-200 12,5 8 177 2 43 - - 47 46 46 45 43 41 38 35 31 26 - - - - - - - - - - 065-040-200 20 8 189 2 48 - - - 53 53 51 50 48 45 42 38 34 29 - - - - - - - - - 065-040-200 20 8 201 2 55 - - - 60 60 59 57 55 53 50 46 42 38 33 - - - - - - - - 065-040-200 20 8 212 2 51 - - - 60 61 60 60 58 56 54 51 48 44 39 34 - - - - - - - 065-040-250 20 8 212 2 62 63 63 62 62 61 60 58 56 54 52 49 46 - - - - - - - - - - 065-040-250 25 8 225 2 70 - 71 70 70 69 68 66 64 62 60 57 54 51 - - - - - - - - - 065-040-250 30 8 246 2 84 - 84 84 84 83 82 80 79 77 74 72 69 65 62 58 - - - - - - - 065-040-250 40 8 260 2 93 - 94 94 94 93 92 90 89 87 84 82 79 76 72 68 64 - - - - - - MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 12 17 22 27 32 37 42 47 52 57 62 67 72 77 82 87 92 97 102 107 112 117 ALTURA EN METROS 080-050-160 7,5 3" 2" 8 130 2 24 - 24 24 24 23 23 22 21 20 19 18 17 15 14 - - - - - - - - 080-050-160 10 8 139 2 27 - 28 28 27 27 26 26 25 24 23 22 21 19 18 16 - - - - - - - 080-050-160 12,5 8 147 2 31 - 31 31 31 30 30 29 28 27 26 25 24 23 21 20 18 - - - - - - 080-050-160 15 8 158 2 35 - 36 36 36 35 35 34 33 33 32 30 29 28 26 25 23 21 - - - - - 080-050-160 20 8 174 2 43 - 44 44 43 43 43 42 41 40 39 38 37 36 34 33 31 29 27 25 - - - 080-050-200 20 8 177 2 40 - - - - - 42 42 41 39 38 36 34 31 29 26 - - - - - - - 080-050-200 20 8 187 2 44 - - - - - 48 47 46 45 43 41 39 37 35 32 29 - - - - - - 080-050-200 30 8 206 2 54 - - - - - - 58 57 56 54 53 51 49 46 44 41 37 - - - - - 080-050-200 40 8 219 2 61 - - - - - - 65 65 64 62 61 59 57 55 52 49 46 43 39 - - - 080-050-250 25 8 197 2 36 - - - - - 48 48 48 47 45 43 41 38 35 - - - - - - - - 080-050-250 30 8 217 2 43 - - - - - - 59 58 58 57 55 53 51 48 45 41 - - - - - - 080-050-250 40 8 232 2 49 - - - - - - - 67 67 66 64 63 61 58 55 51 48 - - - - - 080-050-250 50 8 260 2 62 - - - - - - - - 84 84 83 82 80 78 75 72 69 65 61 56 - - MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 32 38 44 50 56 62 68 74 80 86 92 98 104 110 116 122 128 134 140 146 152 158 ALTURA EN METROS 100-065-160 10 4" 2 1/2" 7 131 2 22 - 21 20 20 19 19 18 17 16 15 14 13 12 11 10 - - - - - - - 100-065-160 10 7 136 2 23 - 23 22 22 21 20 20 19 18 17 16 15 14 13 11 - - - - - - - 100-065-160 12,5 7 150 2 28 - 28 27 27 26 26 25 24 23 22 21 20 19 18 17 15 14 - - - - - 100-065-160 20 7 158 2 29 32 33 33 33 32 32 32 31 30 29 28 27 26 24 22 20 18 16 - - - - 100-065-160 25 7 172 2 34 - 39 39 39 39 38 38 37 37 36 35 34 33 31 29 28 26 24 22 19 - - 100-065-160 25 7 174 2 35 - 39 40 40 40 39 39 38 38 37 36 35 34 32 31 29 27 25 23 20 18 - 100-065-200 20 8 162 2 35 - 36 36 35 35 34 33 32 31 29 28 26 24 - - - - - - - - - 100-065-200 20 8 172 2 39 - 41 41 40 40 39 38 37 36 34 33 31 29 27 - - - - - - - - 100-065-200 30 8 191 2 48 - 51 50 50 50 49 48 47 46 45 43 42 40 38 36 34 - - - - - - 100-065-200 40 8 206 2 56 - - 59 59 58 58 57 56 55 54 52 51 49 47 45 43 41 38 - - - - 100-065-200 40 8 219 2 64 - - 67 66 66 65 65 64 63 62 60 59 57 56 54 52 49 47 44 - - - 100-065-250 40 7 211 2 57 - - - - 61 61 60 59 58 57 56 54 53 51 49 47 44 - - - - - 100-065-250 50 7 225 2 67 - - - - 75 75 74 74 73 72 71 70 68 66 64 62 60 57 - - - - 100-065-250 50 7 240 2 76 - - - - 85 85 85 85 84 83 82 81 79 78 76 74 71 69 66 - - - 100-065-250 75 7 260 2 86 - - - - 95 95 95 95 94 94 93 92 91 89 87 86 84 81 79 77 74 71 MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 45 57 69 81 93 105 117 129 141 153 165 177 189 201 213 225 237 249 261 273 285 297 ALTURA EN METROS 125-080-160 20 5" 3" 7 138 2 26 24 24 23 22 21 20 19 18 17 16 14 13 11 10 8 6 5 - - - - - 125-080-160 30 7 156 2 34 - 31 30 29 28 27 26 25 24 22 21 19 18 16 15 13 11 9 7 5 - - 125-080-160 40 7 168 2 39 - - 37 36 35 34 33 32 31 29 28 26 24 23 21 19 17 14 12 10 - - 125-080-160 40 7 174 2 42 - - 40 39 38 37 36 35 33 32 31 29 27 25 23 21 19 17 15 12 10 - 125-080-200 40 7 178 2 43 - 44 43 43 42 41 39 38 36 34 32 30 28 25 22 19 15 - - - - - 125-080-200 50 7 189 2 48 - - 49 48 47 46 45 44 42 40 38 36 34 31 28 25 22 18 - - - - 125-080-200 60 7 207 2 57 - 59 59 59 58 57 56 55 54 52 50 48 46 43 40 37 34 31 27 23 - - 125-080-200 75 7 219 2 64 - - 66 66 65 65 64 62 61 59 58 56 53 51 48 45 42 39 35 32 28 - 125-080-250 60 7 216 2 62 - - - - 63 61 60 58 56 53 50 47 44 40 36 - - - - - - - 125-080-250 75 7 231 2 70 - - - - 72 71 70 68 66 63 61 58 54 51 47 42 - - - - - - 125-080-250 100 7 243 2 78 - - - - - 79 78 76 74 72 69 66 63 59 55 51 47 - - - - - 125-080-250 100 7 256 2 86 - - - - - 89 87 86 84 81 79 76 73 69 65 61 57 52 - - - - 125-080-250 125 7 269 2 96 - - - - - 98 97 96 94 92 89 86 83 80 76 72 67 63 58 - - - MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 80 95 110 125 140 155 170 185 200 215 230 245 260 275 290 305 320 335 350 365 380 395 ALTURA EN METROS 125-100-160 40 5" 4" 7 166 2 33 - 33 33 32 31 31 30 29 28 27 26 25 24 22 21 19 17 16 - - - - 125-100-160 40 7 174 2 37 - 37 37 36 35 35 34 33 32 31 30 28 27 26 24 22 20 18 - - - - 125-100-160 50 7 180 2 39 - 38 38 37 37 36 35 34 33 32 31 29 28 26 24 23 21 19 17 - - - 125-100-160 50 7 188 2 42 - 42 42 41 40 40 39 38 37 36 34 33 31 30 28 26 25 23 20 18 - - 125-100-200 50 7 180 2 42 - 41 41 40 39 39 38 36 35 34 32 31 29 27 25 23 20 - - - - - 125-100-200 60 7 193 2 48 - 48 47 47 46 45 44 43 42 40 39 37 35 34 32 29 27 25 - - - - 125-100-200 75 7 206 2 55 - - 54 54 53 52 51 50 49 47 46 44 43 41 39 37 34 32 30 27 - - 125-100-200 100 7 219 2 62 - - 62 61 60 59 58 57 56 55 53 52 50 48 46 44 42 40 37 35 32 - RENDIMIENTO HIDRÁULICO - 4 POLOS (1450 RPM)
MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49 ALTURA EN METROS 065-040-250 3 2 1/2" 1 1/2" 8 212 4 15 16 15 15 15 15 14 14 13 12 12 11 10 9 7 - - - - - - - - 065-040-250 4 8 225 4 17 - 17 17 17 17 16 16 15 14 14 13 12 11 10 8 - - - - - - - 065-040-250 5 8 246 4 21 - 21 21 21 20 20 19 19 18 17 16 15 14 13 12 11 10 - - - - - 065-040-250 5 8 260 4 23 - 23 23 23 23 22 22 21 21 20 19 18 17 16 15 14 12 11 - - - - MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54 57 60 63 66 69 72 75 ALTURA EN METROS 080-050-160 7,5 3" 2" 8 130 4 6 - 5 5 5 5 4 4 4 3 3 2 2 1 - - - - - - - - - 080-050-160 10 8 139 4 7 - 6 6 6 5 5 5 4 4 4 3 2 2 1 1 - - - - - - - 080-050-160 12,5 8 147 4 7 - - 7 7 6 6 6 5 5 4 4 3 3 2 1 1 - - - - - - 080-050-160 15 8 158 4 9 - - 8 8 7 7 7 6 6 5 5 4 4 3 3 2 1 - - - - - 080-050-160 20 8 174 4 10 - - - 10 9 9 9 8 8 7 7 6 6 5 4 4 3 2 1 - 0 - 080-050-200 3 8 177 4 11 - - 12 12 11 11 10 9 9 8 7 - - - - - - - - - - - 080-050-200 3 8 187 4 13 - - 13 13 13 12 12 11 10 9 8 7 - - - - - - - - - - 080-050-200 4 8 206 4 15 - - - 16 16 15 15 14 13 13 12 10 9 8 - - - - - - - - 080-050-200 5 8 219 4 17 - - - 18 18 18 17 17 16 15 14 13 12 10 9 - - - - - - - 080-050-250 3 8 197 4 11 - - - - 13 12 11 10 9 8 7 6 4 2 - - - - - - - - 080-050-250 4 8 217 4 14 - - - - - 15 15 14 13 12 11 9 8 6 4 - - - - - - - 080-050-250 5 8 232 4 16 - - - - - 18 17 16 15 14 13 12 11 9 7 5 3 - - - - - 080-050-250 7,5 8 260 4 20 - - - - - - 22 22 21 20 19 18 16 15 13 11 9 7 5 - - - MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 14 18 22 26 30 34 38 42 46 50 54 58 62 66 70 74 78 82 86 90 94 98 ALTURA EN METROS 100-065-160 1,5 4" 2 1/2" 8 131 4 6 6 6 6 5 5 5 5 4 4 4 3 3 - - - - - - - - - - 100-065-160 2 8 158 4 8 - 8 8 8 8 8 7 7 7 6 6 6 5 5 4 - - - - - - - 100-065-160 3 8 171 4 10 - 10 10 9 9 9 9 9 8 8 8 7 7 6 6 5 4 - - - - - 100-065-160 3 8 174 4 10 - - 10 10 10 9 9 9 9 8 8 8 7 7 6 5 5 - - - - - 100-065-200 3 8 162 4 8 - - 9 9 9 8 8 8 7 6 6 5 4 3 - - - - - - - - 100-065-200 3 8 172 4 9 - - - 10 10 10 9 9 8 8 7 6 5 5 4 - - - - - - - 100-065-200 4 8 191 4 12 - - - 13 12 12 12 11 11 10 10 9 8 7 6 5 4 - - - - - 100-065-200 5 8 206 4 14 - - - - 15 14 14 14 13 13 12 11 11 10 9 8 7 6 4 - - - 100-065-200 5,5 8 219 4 15 - - - - 16 16 16 16 15 15 14 14 13 12 11 10 9 8 7 5 - - 100-065-250 5 8 211 4 13 - - - - 15 15 15 14 14 14 13 12 11 11 10 8 7 - - - - - 100-065-250 6 8 225 4 15 - - - - - 17 17 17 16 16 15 15 14 13 12 11 10 9 - - - - 100-065-250 7,5 8 240 4 18 - - - - 20 20 20 19 19 19 18 18 17 17 16 15 14 13 12 11 - - 100-065-250 10 8 260 4 21 - - - - 23 23 23 23 23 22 22 22 21 20 20 19 18 17 16 15 14 - MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 22 28 34 40 46 52 58 64 70 76 82 88 94 100 106 112 118 124 130 136 142 148 ALTURA EN METROS 125-080-160 3 5" 3" 7 138 4 6 6 6 6 5 5 5 5 4 4 4 3 3 3 2 2 1 1 - - - - - 125-080-160 4 7 156 4 8 - 7 7 7 7 7 6 6 6 5 5 5 4 4 3 3 2 2 1 - - - 125-080-160 4 7 168 4 9 - 9 9 8 8 8 8 7 7 7 7 6 6 5 5 4 4 3 3 2 - - 125-080-160 5 7 174 4 9 - 9 9 9 9 9 8 8 8 8 7 7 6 6 5 5 4 4 3 3 2 - 125-080-200 5 7 178 4 10 - - 10 10 10 10 9 9 9 8 8 7 6 6 5 - - - - - - - 125-080-200 5,5 7 189 4 12 - - 12 11 11 11 11 10 10 10 9 8 8 7 7 6 - - - - - - 125-080-200 7,5 7 207 4 14 - - 14 14 14 14 13 13 13 12 12 11 11 10 10 9 8 7 - - - - 125-080-200 10 7 219 4 15 - - 16 16 15 15 15 15 14 14 14 13 13 12 11 11 10 9 9 - - - 125-080-250 7,5 7 216 4 15 - - 15 15 15 15 14 14 13 13 12 11 10 9 8 7 - - - - - - 125-080-250 10 7 231 4 17 - - - 18 17 17 17 16 16 15 14 14 13 12 11 10 9 - - - - - 125-080-250 10 7 243 4 19 - - 19 19 19 19 18 18 18 17 16 16 15 14 13 12 11 10 9 - - - 125-080-250 12,5 7 256 4 21 - - - 21 21 21 21 20 20 19 19 18 17 16 16 15 14 12 11 10 - - 125-080-250 15 7 269 4 23 - - - 24 23 23 23 23 22 22 21 20 20 19 18 17 16 15 14 13 11 - MODELO HP SUCCIÓN DESCARGA SUCCION MAX.
(M)*RECORTE
DE
IMPULSOR
(mm)POLOS PRESIÓN DE CORTE (M) Q (m³/h) 40 47 54 61 68 75 82 89 96 103 110 117 124 131 138 145 152 159 166 173 180 187 ALTURA EN METROS 125-100-160 5 5" 4" 7 166 4 8 - 8 8 8 8 7 7 7 7 7 6 6 6 6 5 5 5 4 4 4 - - 125-100-160 5 7 180 4 9 9 9 9 9 9 9 8 8 8 8 8 7 7 7 6 6 5 5 4 4 - - 125-100-160 5,5 7 188 4 10 - 10 10 10 10 10 9 9 9 9 8 8 8 7 7 7 6 6 5 5 4 - 125-100-200 7,5 7 180 4 10 - - - - 10 10 10 9 9 9 9 8 8 8 7 7 6 6 5 5 - - 125-100-200 10 7 193 4 12 - - - - 12 11 11 11 11 11 10 10 10 9 9 8 8 8 7 7 6 5 125-100-200 10 7 206 4 13 14 14 14 14 13 13 13 13 13 13 12 12 12 11 11 11 10 10 9 - - - 125-100-200 12,5 7 219 4 15 - 15 15 15 15 15 15 15 15 14 14 14 14 13 13 13 12 12 11 11 - -
